KPM22铰接式位移传感器

密封等级为IP67,有直接出线和五芯插头插座输出两种选择可以适用在大多数通用场合,特别适用于安装空间狭小,本体无法固定,运动有摆动的场合,无需对中;允许极限运动速度:垂直安装时为5m/s,水平安装时为2m/s KPM系列产品用来测量存在摆动情况的位移变化;采用双鱼眼轴承自动纠偏的连接装置,15°的连接角度偏差不会带来任何负面影响。
订购热线:15626508102

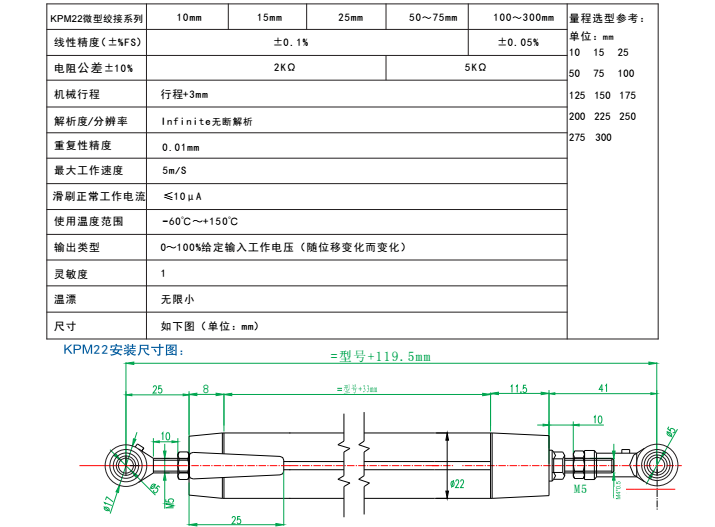

密封等级为IP67,有直接出线和五芯插头插座输出两种选择可以适用在大多数通用场合,特别适用于安装空间狭小,本体无法固定,运动有摆动的场合,无需对中;允许极限运动速度:垂直安装时为5m/s,水平安装时为2m/s KPM系列产品用来测量存在摆动情况的位移变化;采用双鱼眼轴承自动纠偏的连接装置,15°的连接角度偏差不会带来任何负面影响。 KPM微型铰接系列参数表 公称行程规格 mm 25 50 75 100 125 150 175 200 225 250 275 300 电阻行程(A.E) mm 25.5 50.5 75.5 101 126 151 176.5 201.5 226.5 252 277 302 机械行程(M.T) mm 30.5 55.5 80.5 106 131 156 181.5 206.5 231.5 257 282 307 相对线性精度(FS) ±% 0.3 0.1 0.08 0.05 电阻值±10% KΩ 5 解析度/分辨率 模拟 Infinite无限解析 重复性精度 mm 0.01 最大工作速度 m/s 5 建议输出环电流 μA 1 使用温度环境 ℃ -40℃ ~ +120℃ 输出信号类型 Vdc 0~100%给定输入电压(随位移变化而比例变化),备注:作为指示用,不能带负载 尺寸A mm 78 103 128 153 178 203 228 253 278 303 328 354 铰接头最短距离 尺寸C mm 154.5 179.5 204.5 230 255 280 305.5 330.5 355.5 381 406 431 铰接头最大距离 尺寸C mm 174.5 199.5 224.5 250 275 300 325.5 350.5 375.5 401 426 451 重量(不含配件) g 52 61 70 79 88 97 107 117 127 137 147 157 附1:安装尺寸图 附2:外观图 特性: 体积小巧 寿命高达1亿次运动      分辨率高于0.01mm      高运行速度      可在各种恶劣环境下使用(潮湿、油污、灰尘)      防护等级IP67     球眼接头,可大角度(±12.50)自由运动 说明:外壳      阳极氧化铝      传动装置  不锈钢,可旋转      轴承      回转滑动轴承      电阻元件  导电塑料      电刷组件  贵金属多触电电刷,带弹性阻尼 电气连接  3芯无内应力的屏蔽电缆长1.2米长
